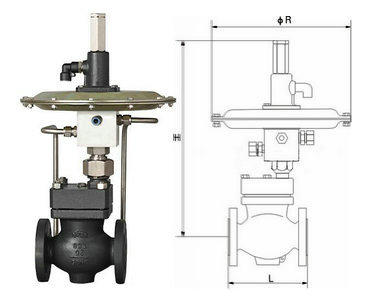

自力式微壓調節閥

閥門型號：ZZVP
通徑規格：DN15～DN100mm
結構形式：直通單座鑄造閥
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN10、PN16
適用溫度：≤150℃
應用范圍：油品、化學品、液體儲罐的氮封系統中
產品特點：壓力穩定、精度高、密封性好，控制微小差壓

自力式微壓調節閥概述：

自力式微壓調節閥采用平衡型單座閥，壓力穩定、*度高、密封性好，用于控*微小差壓。在運行中可任意對設定值進行調整，可廣泛應用于介質壓力不大于1.4Mpa工作溫度不大于120℃（或150℃），調壓范圍在0.14-7.2KPa無腐蝕性的氣體介質的閥后壓力（毫米水柱*），廣泛適用于各種油品、化學品、液體儲罐的氮封系統中。

自力式微壓調節閥應用：

自力式微壓調節閥是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，適用于各種工業爐燃燒統燃料氣體、石油在*品或油庫貯罐，保護氣體與熱處理保護氣體的微壓自動調節等場合。

自力式微壓調節閥參數：

技術參數和性能
閥體	DN15~100mm PN1.6 4.0MPA 材質WCB CF8 CF8M
閥蓋	材質WCB CF8 CF8M 壓力平衡元件:膜片+彈簧材料:彈簧304
膜片	丁晴橡膠:-40-120℃ 氟橡膠:-20-150℃ 乙丙烯橡膠:-50-150℃

執行機構(指揮器)
模盒用A3鋼板沖壓成型
膜片丁睛橡膠氟橡膠乙丙烯橡膠
彈簧304 闊芯304 閥座304 閥桿304
有五種可調壓范圍一種規格型號的執行機構
拆裝交換便捷，調節方便

自力式微壓調節閥工作原理：

該閥采用大膜片執行機構輸出力大穩定，對壓力流量微小變化極其敏感，控**度很高，閥芯采用單座流開(高進低出)設計，在閥蓋處(和閥體連接處)安裝有平衡膜片(起到閥前壓力平衡，消除不平衡力)閥后壓力經取壓管進入薄膜執行機構，同薄膜執行機構調節彈簧相比較，壓力達不到設定值(調節壓縮執行機構彈簧)閥后壓力則變大，反之則變小。

自力式微壓調節閥流量系數：

額定流量系數、噪音衡量系數、允許壓差
公稱通徑	DN(mm)	15	20	25	32	40	50	65	80	100
額定流量系數	Kv	4	6.3	8	16	20	32	50	80	25
流量特點							快開
公稱壓力	PN						1.6Mpa
噪音衡量系數Z值	彈簧						1Cr18Ni9
	波紋膜片	丁晴橡膠		氟橡膠				乙丙烯橡膠
	工作溫度	-40-120℃		-20-150℃				-50-150℃
